รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงการสแกนแนวนอน: | 360° × น | ช่วงการสแกนแนวตั้ง: | -10 ° ~ 190 ° |
|---|---|---|---|
| ความแม่นยำในการชี้: | 0.1° | วิธีการสแกน: | PPI , RHI , DBS , LOS และโปรแกรม Scan |
| แบบฟอร์มข้อมูลเรียลไทม์: | Profibus DP/Modbus TCP/CAN เป็นทางเลือก | โทรคมนาคม: | การเข้าถึงระยะไกล 1000BASE-TX หรือ 4G |
| อุณหภูมิและความชื้นในการทำงาน: | -25~+50℃ (ขยายได้ถึง -40~+60℃), 5%~100% RH | ระดับการป้องกัน IP: | ตัวเรือน IP54, โมดูลหลัก IP66 |
| เกรดป้องกันสนิม: | C4 | ความเร็วลมเอาตัวรอด: | 70 เมตร/วินาที (ยึดด้วยเท้าหรือลวดสลิง) |
| ระดับความสูงในการทำงาน: | ≤3500m | การใช้พลังงานที่ใช้: | ≤1kW |
| ขับเคลื่อนโดย: | 110VAC±20% หรือ 220VAC±20%, 50Hz±10% | ขนาด: | 800mm*650mm*11 30mm |
| เน้น: | Profibus DP ลิดาร์ ลม Sensor,OEM เซ็นเซอร์ลม ลิดาร์,Molas 3D ความเร็วลม ลิดาร์ |
||
ความละเอียดเชิงมุม 0.1°
1,การแนะนำผลิตภัณฑ์

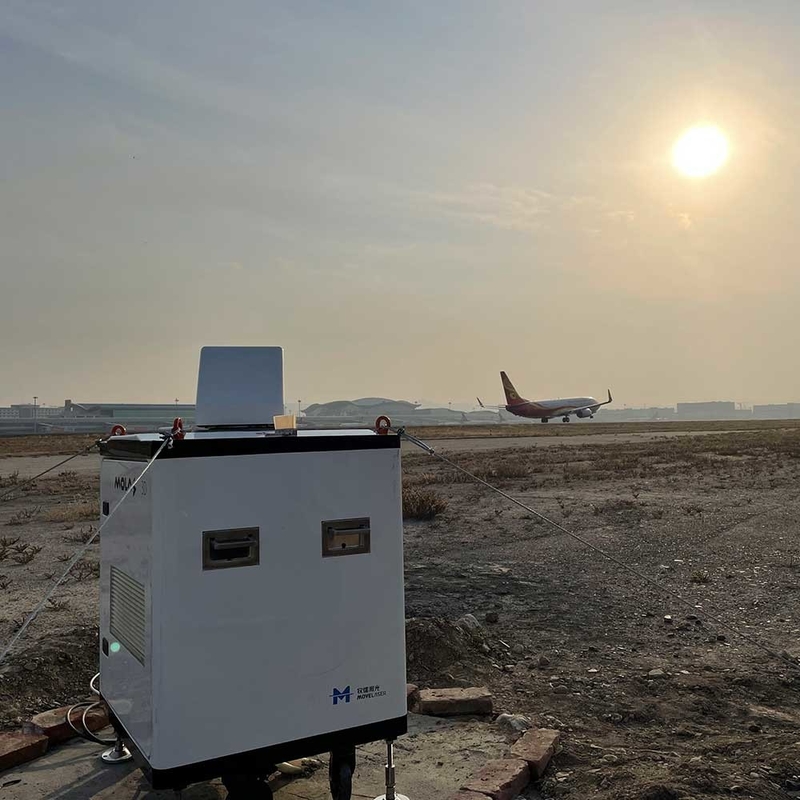

Molas 3D ประกอบด้วย 5 หน่วยหลัก:
เครื่องสแกนสามมิติ: กำหนดทิศทางการปล่อยลำแสงเลเซอร์และทิศทางการรับของแสงย้อนกลับไปยังทิศทางใดก็ได้ของซีกโลกเหนือเรดาร์
Telescope: ลำแสงเลเซอร์ collimated
lLaser: สร้างเลเซอร์พลังงานสูงความถี่เดียวและรวมการเชื่อมโยงการตรวจจับที่สอดคล้องกัน
หน่วยควบคุมอิเล็กทรอนิกส์: รวบรวมและประมวลผลสัญญาณการตรวจจับและส่งออกความเร็วลมที่ชัดเจน และดำเนินการควบคุมการทำงาน การตรวจสอบสิ่งแวดล้อม การสื่อสาร การจัดเก็บข้อมูล ฯลฯ ของทั้งเครื่อง
หน่วยจ่ายไฟ: ทำการแปลงแหล่งจ่ายไฟ แจกจ่ายและตรวจสอบแหล่งจ่ายไฟของทั้งเครื่อง และมาพร้อมกับแบตเตอรี่สำรองเพื่อป้องกันความเสียหายต่อเรดาร์หลังจากไฟฟ้าดับ
2 พารามิเตอร์ประสิทธิภาพ
| พารามิเตอร์พื้นฐาน | |
| ระยะตรวจจับแนวสายตา | 10 กม. (กรณีปกติ) |
| ความละเอียดระยะทาง | 30 ม./45 ม./60 ม./75 ม. อุปกรณ์เสริม |
| เวลาสะสม | 0.5s/1s/2s/4s/8s ตัวเลือก |
| ช่วงการวัดความเร็วลมในแนวรัศมี | -75~+75 ม./วินาที |
| ความแม่นยำในการวัดความเร็วลมในแนวรัศมี | 0.1m/วินาที |
| จำนวนชั้นระยะทาง | มากถึง 300 |
| ช่วงการสแกนแนวนอน | 360° × น |
| ช่วงการสแกนแนวตั้ง | -10 ° ~ 190 ° |
| ความแม่นยำในการชี้ | 0.1° |
| วิธีการสแกน | PPI , RHI , DBS , LOS และโปรแกรม Scan |
| แบบฟอร์มการส่งออกข้อมูลตามเวลาจริง | Profibus DP/Modbus TCP/CAN เป็นทางเลือก |
| โทรคมนาคม | การเข้าถึงระยะไกล 1000BASE-TX หรือ 4G |
| พารามิเตอร์ด้านสิ่งแวดล้อม | |
| อุณหภูมิและความชื้นในการทำงาน | -25~+50℃ (ขยายได้ถึง -40~+60℃), 5%~100% RH |
| ระดับการป้องกัน IP | ตัวเรือน IP54, โมดูลหลัก IP66 |
| เกรดป้องกันสนิม | C4 |
| ความเร็วลมเอาตัวรอด | 70 เมตร/วินาที (ยึดด้วยเท้าหรือลวดสลิง) |
| ระดับความสูงในการทำงาน | ≤3500m |
| พารามิเตอร์อื่นๆ | |
| การใช้พลังงานที่ใช้ | ≤1kW |
| ขับเคลื่อนโดย | 110VAC±20% หรือ 220VAC±20%, 50Hz ± 10% |
| ขนาด | 800mm*650mm*11 30mm |
| น้ำหนัก | ≤150กก. |
| การช่วยสำหรับการเข้าถึง | |
| ฟังก์ชัน GNSS | รองรับ GPS/เป่ยโต่ว |
| บริการเวลา | เวลา NTP หรือเวลา GPS/เป่ยโถว |
3,แผนผังไดอะแกรมของการสแกน 3D Doppler ลมลิดาร์
